학원철거업체 도면확인

내력벽과 칸막이를 구분하는 표기 방식

평면도에서 내력벽은 두껍게 채워진 해칭이나 굵은 실선으로 표시되고, 칸막이나 경량 벽체는 얇은 실선으로 구분되는 경우가 많습니다. 이 구분이 중요한 이유는 내력벽은 철거 대상이 아니라 보존해야 하는 구조체이기 때문입니다.

도면 표기가 불분명하거나 오래된 도면이라면 구조 변경 이력을 관리사무소에 확인한 뒤 현장에서 재질을 교차 확인하기도 합니다.

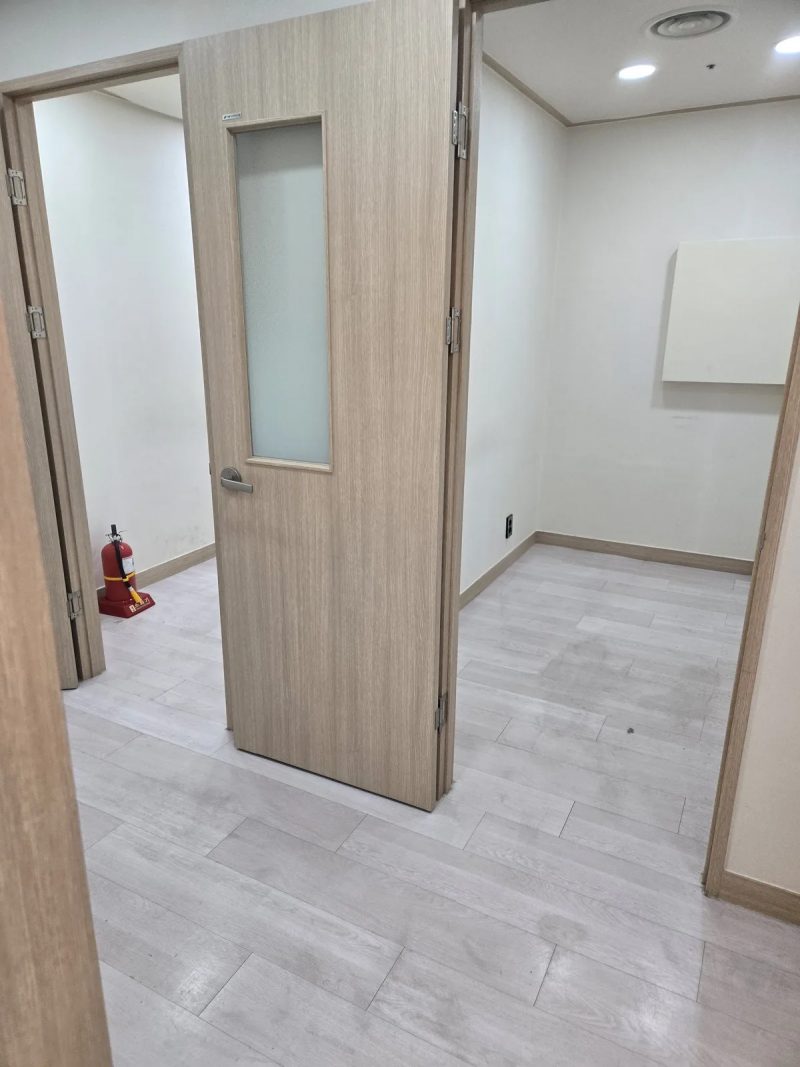

소방 도면과 건축 평면도는 다른 문서입니다

건축 평면도가 공간 배치를 보여준다면, 소방 도면은 감지기와 스프링클러, 비상 조명의 위치를 표시한 별도 문서입니다. 두 문서가 따로 관리되는 경우가 많아 평면도만 보고 소방 설비 위치를 짐작하면 철거 중 감지기를 손상시킬 수 있습니다.

소방 도면은 대부분 건물 관리사무소나 소방안전관리자가 보관하고 있어 착공 전 별도로 요청해 확인하는 절차를 거칩니다.

도면이 없는 학원에서 확인하는 방법

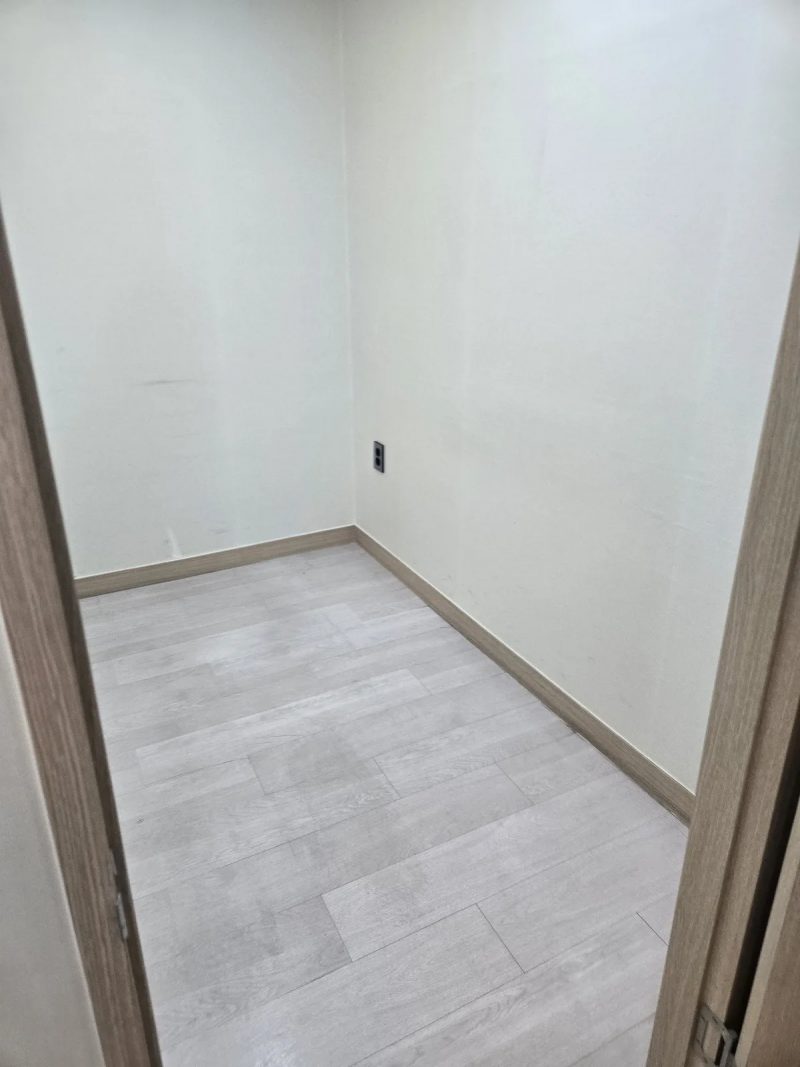

오래된 상가나 소규모 학원은 처음 작성된 도면이 남아있지 않은 경우도 있습니다. 이런 경우에는 방문 실측 단계에서 줄자와 거리 측정기로 치수를 새로 기록하며, 벽체 두께와 재질은 일부를 개방해 눈으로 확인하는 방법을 씁니다.

실측으로 새로 작성한 치수는 이후 견적서와 작업 계획의 기준이 되므로, 도면이 없다고 해서 진행이 늦어지는 것은 아닙니다.

도면 위 색상과 기호가 뜻하는 것

일부 평면도는 철거 대상과 존치 대상을 색상으로 구분해 표시하기도 합니다. 이런 표기가 있다면 범례를 먼저 확인해, 같은 색이라도 도면마다 뜻하는 바가 다를 수 있다는 점을 염두에 두어야 합니다.

배관이나 덕트 위치를 나타내는 기호는 건축 도면과 설비 도면에서 다르게 표기되는 경우가 있어, 두 도면을 함께 대조하며 확인하는 편이 안전합니다. 도면 해석에 의문이 남는 부분은 현장 실측에서 최종적으로 확인합니다.

치수 단위도 도면마다 다르게 표기될 수 있습니다. 밀리미터로 적힌 도면과 미터로 적힌 도면을 함께 참고할 때는 단위를 혼동하지 않도록 실측 치수와 한 번 더 맞춰보는 절차를 거칩니다.

증축이나 리모델링 이력이 있는 건물이라면

건물이 증축되거나 리모델링을 거친 경우, 처음 작성된 도면과 현재 구조가 크게 달라져 있는 경우가 있습니다. 이런 건물은 준공 당시 도면과 함께 이후 변경된 도면이 있는지도 확인해, 어느 시점의 도면을 기준으로 삼을지 먼저 정리합니다.

변경 이력을 알 수 없는 부분은 도면보다 현장 확인을 우선하며, 구조가 의심스러운 벽체는 철거 전 재차 확인하는 절차를 거쳐 예상치 못한 상황을 줄입니다.
